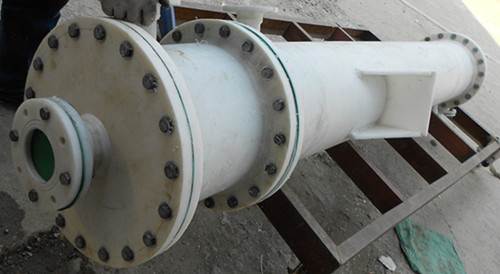

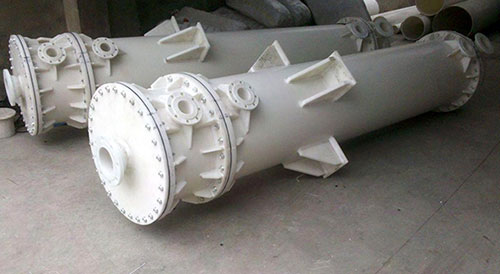

石墨改性聚丙烯降膜式吸收器
石墨改性聚丙烯膜式吸收器是我国近期发展起来的新型吸收器。这种吸收器是属湿壁式表面吸收装置，适用于伴随放热的易容腐蚀性气体（如HCl, SO2等）的吸收。吸收剂通过布膜器沿垂直列管内壁以薄膜状下降，气体自上而下（并流）或自下而上（逆流）通过内管空间，气液两相在流动的液膜上进行传质。列管外通冷却剂以除去吸收过程中放出的热量。由于它许多性能超过石墨模式吸收器，因此它已广泛代替石墨模式吸收器。
[主要特点]
温度：本设备可适用的温度范围是-5～125℃，为提高吸收效率，应尽量吸收剂温度。
压力：壳程和管程均应≤0.3MPa(表)
真空度：壳程和管程均应≤-0.1MPa柱
吸收剂用量：根据HCl浓度而定，一般10-20m3/h(10m2吸收器)
降温水用量可根据工艺条件进行热量稀算而定，增加降温水用量，水温有利提高吸收效率。

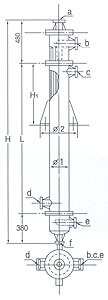

a、 气体入口
b、 循环液进口
c、 冷却水进口
d、 冷却水出口
e、 尾气出口
f、 成品出口
上部：内有锯齿形溢流分布装置
中部：冷却吸收段
下部：气液分离段
[适用范围]
可用于合成氯化氢和回收氯化氢气体吸收。也可以用于H2、S、SO2、NH3等气体的吸收，得到的产品浓度比绝热吸收高5％。采用二级串联，循环吸收，效率可达98％以上
[吸收能力]
吸收器的生产能力可以在较大范围内进行调整，控制方便。例如二台10m2膜式吸收器串联使用，可获得31％盐酸10-20吨。
吸收剂与被吸收的气体可逆流，也可并流。逆流时上升的流体将导致液膜厚度增加，液膜流速，一般当气体流速在管内5-10m/s时出现流泛现象。并流时气体由上而下流动，将会使液膜厚度减薄，液膜流速增加，在气体流速相同的情况下，并流时的流体阻力比逆流时小得多。并流时气速可高达15-30m/s，但吸收推动力比逆流时小，目前生产中大多采用并流。
|
物理机械性能表
|
石墨改性聚丙烯
|
|
纯聚丙烯
|
|
|
性能
|
数据
|
性能
|
数据
|
|
比重
|
1.1
|
比重
|
0.93
|
|
工作温度℃
|
-10～125
|
工作温度℃
|
-10～130
|
|
线膨胀系数x10-5/℃
|
5.7～12
|
线膨胀系数x10-5/℃
|
6～3
|
|
抗冲强度kgc/cm2
|
6.44
|
抗冲强度kgc/cm2
|
≥15
|
|
抗拉强度kg/cm2
|
230
|
抗冲强度kg/cm2
|
≥300
|
|
焊接抗拉强度kg/cm2
|
123
|
焊接抗拉强度kg/cm2
|
165
|
|
导热系数千卡/米、小时、度
|
2.6
|
导热系数千卡/米、小时、度
|
|
|
工作压力
|
MPa
|
≤0.3
|
工作压力
|
MPa
|
≤0.25
|
|
真空MPa
|
-0.1
|
真空MPa
|
-0.1
|
|
出厂水压试验MPa
|
0.4
|
出厂水压试验MPa
|
0.4
|
石墨改性聚丙烯吸收器系列规格对照表
|
吸收面积m2
|
吸收列管
|
外形尺寸mm
|
安装
尺寸mm
|
气体进口
|
液体进口
|
冷却水出口
|
冷却水进口
|
尾气出口
|
成品出口
|
|
公称面积m2
|
管数(根)
|
规格(mm)
|
φI
|
L
|
H
|
H1
|
φ2
|
a
|
b
|
c
|
d
|
e
|
f
|
|
6
|
36
|
φ20×1.7
|
310
|
1750
|
2630
|
600
|
545
|
80
|
50
|
40
|
40
|
65
|
65
|
|
10
|
66
|
φ20×1.7
|
310
|
2500
|
3400
|
900
|
545
|
80
|
50
|
40
|
40
|
65
|
65
|
|
15
|
66
|
φ20×1.7
|
310
|
3800
|
4700
|
1300
|
545
|
80
|
40
|
40
|
40
|
65
|
65
|
|
15
|
104
|
φ20×1.7
|
400
|
2500
|
3400
|
900
|
645
|
100
|
50
|
50
|
50
|
80
|
80
|
|
20
|
132
|
φ20×1.7
|
400
|
2500
|
3400
|
9000
|
645
|
100
|
50
|
50
|
50
|
80
|
80
|
|
25
|
132
|
φ20×1.7
|
400
|
3100
|
4000
|
1200
|
645
|
100
|
50
|
50
|
50
|
80
|
80
|
|
30
|
192
|
φ20×1.7
|
500
|
2600
|
3500
|
900
|
775
|
100
|
65
|
50
|
50
|
80
|
80
|
|
40
|
226
|
φ20×1.7
|
500
|
3000
|
3900
|
1000
|
775
|
100
|
65
|
50
|
50
|
80
|
80
|
|
50
|
226
|
φ20×1.7
|
500
|
3800
|
4700
|
1300
|
775
|
125
|
65
|
65
|
50
|
100
|
100
|
|
60
|
298
|
φ20×1.7
|
630
|
3500
|
4500
|
1500
|
930
|
150
|
65
|
65
|
65
|
125
|
125
|
|
80
|
298
|
φ20×1.7
|
630
|
4500
|
5500
|
1500
|
930
|
150
|
65
|
65
|
65
|
125
|
125
|
|
100
|
588
|
φ20×1.7
|
800
|
3300
|
4300
|
1100
|
1100
|
200
|
80
|
80
|
80
|
150
|
150
|
|
120
|
588
|
φ20×1.7
|
800
|
3600
|
4600
|
1200
|
1100
|
200
|
80
|
80
|
80
|
150
|
150
|
|
150
|
950
|
φ20×1.7
|
1000
|
3000
|
4200
|
1000
|
1300
|
250
|
80
|
80
|
80
|
150
|
150
|
|
200
|
950
|
φ20×1.7
|
1000
|
4000
|
5200
|
1500
|
1300
|
300
|
100
|
100
|
100
|
200
|
200
|
|
|
|
|
